1.  漏電流是怎么產生的呢？

高dV/dt及寄生電容產生：

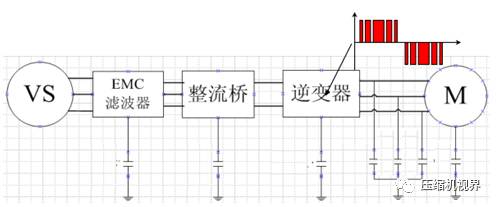

IGBT的開通和關斷具有很大 的dV/dt，存在豐富的高頻分量，這些高頻分量通過EMC濾波器、整流橋、逆變器、輸出電纜和電機對地分布電容產生了高頻漏電流。

EMC濾波器產生：

EMC濾波器也會產生工頻的漏電流（通常小于5mA），途徑是通過相對地的電容。

2. 漏電流不注意，將會有大隱患

□導致漏保誤動作

□驅動器IGBT開通關斷產生的漏電流，可能會導致漏保在設備運行時誤動作

□驅動器輸入側加安規電容，可能會導致上電過程中漏保誤動作

□驅動器未接地時外殼會帶電

□如果驅動器未接地，驅動器外殼在驅動器運行時會帶電，會超過安全規范定義的安全電壓，5)使用戶可能處于危險觸電環境

□干擾與驅動器互連的設備的正常工作

□可能會干擾互連設備之間的正常通信

□可能會導致互連設備I/O端口誤動作

□可能會干擾互連設備的模擬量信號產生波動

3. 該如何測量出漏電流呢？

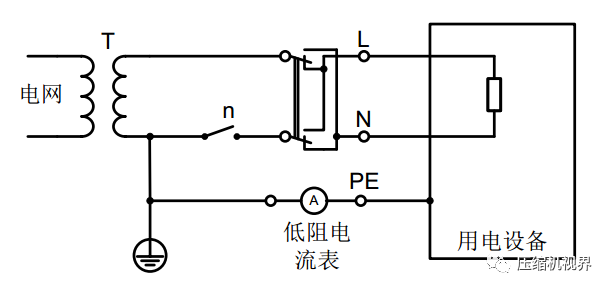

機器保護導體電流測試方法是用一個內阻可以忽略不計的電流表（萬用表毫安電流檔）串到機器保護接地導體中去，測RMS電流值（有效值）。如下圖：

4. 正確安全的處理措施

現場客戶可以不用漏保的：

□驅動器必須良好接地，防止驅動器外殼帶電麻人

□在接地良好的情況下，漏電流不會對人員產生危害，建議客戶改用空開

現場客戶要用漏保，但動作電流容量可以調整的：

□適當降低載頻

□每個驅動器都應提供一個漏保

□單臺30kW以下的驅動器應選擇100mA以上的漏保

□單臺30kW以上的驅動器應選擇300mA以上的漏保

□當漏保兩級配置時，上級的額定剩余動作電流應高于下級，并應選用延時型

現場客戶要用漏保，而且動作電流有確定要求的：

根據運行漏電流要求并結合成本要求，選擇下面三種方式降低漏電流。

1）加裝漏電流濾波器

2）加裝磁環

3）加裝安規電容合
